Машины для ревиндера резинки серии DSLS

Оборудование в основном используется для производства литиевых батарей.Основная задача заключается в том, чтобы разделить оригинальный широко прокатанный литиевый батарейный сепаратор на литиевые батарейные сепараторы различных размеров и ширины путем разворачивания, механизм передачи и механизм резки, и завершить процесс обмотки.

• Функция

-Горизонтальное движение и режим намотки передней стороны

- Большой сенсорный экран человеко-машинная операционная система

-Разворачивание и переворачивание с помощью сервопривода переменного тока CNC

-Горизонтальный подвижный держатель ножа с электрическим управлением режим резки прямой нож стандартная конфигурация

- Автоматическая коррекция отклонения от нажатия

- Антистатическая функция вращения

          Диаграмма процесса

Размотка → Коррекционная установка → Передача → Уровнение → Круговое разрезание лезвия → Передача → Разделение пленки → Верхняя и Нижняя перемотка
↳ Trim Waste

Схематическая схема оборудования

• Электроэнергия

1) 3 фазы x 400 вольт x 50 Гц

2)Температура окружающей среды: от 15 до 45°C

3)Влажность воздуха: 40%~90%

4) Изменение напряжения: < ± 5%

Общие спецификации

Субстрат: сепаратор с батареей толщиной 5 мкм 25 мкм

Ширина подложки: минимум 300 мм, максимум 1350 мм

Система обмотки: метод независимой перемотки с двумя руками

Система резки: резка вращающегося лезвия

Ширина резки:

Обмотка с одной рукой: 55 мм

Стандартная двухручная синхронизированная обмотка: 300 мм ∼ 650 мм

Диаметр разворачивания: максимум 500 мм

Диаметр обмотки: максимум 400 мм

Механическая скорость: до 250 м/мин

Операционная скорость*: до 150 м/мин

*Примечание: фактическая скорость работы зависит от характеристик подложки, единообразия толщины, ширины резки и уровня навыков оператора.

Размеры машины (приблизительно): 2500 мм (л) x 2800 мм (м) x 1500 мм (м) (зависит от окончательного чертежа)

• Сжатый воздух

1) Чистый сжатый воздух без влаги, грязи и масла

2) Давление (вход в интерфейс устройства): Примерно 5-6 бар

3)Точка конденсации сжатого воздуха: 5°C

• Позиционирование оборудования

После того, как оборудование настроится на определенный уровень, закрепите его с помощью пластинки давления и расширительных болтов.

Цель и преимущества оборудования

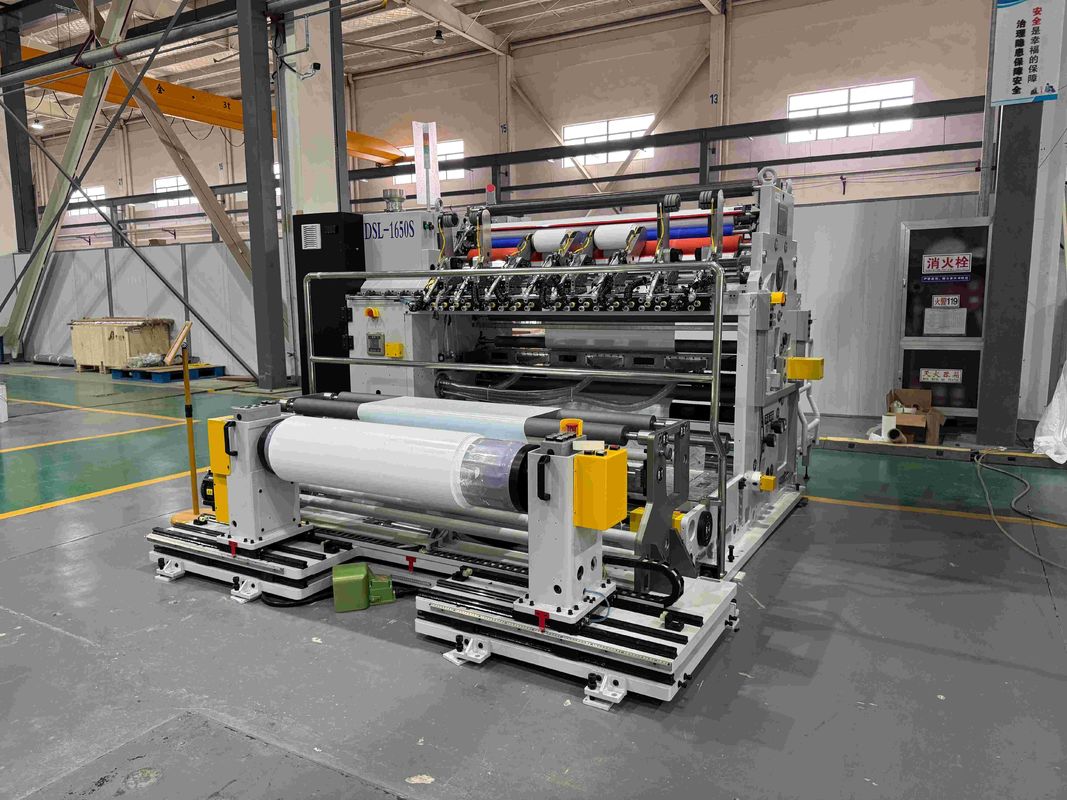

Высокопроизводительная CNC-режущая машина DSL-1500S специально разработана для резки гибких материалов, таких как литий-ионные батарейные сепараторы.

Оборудование включает следующие ключевые характеристики:

Независимая сервоуправляемая система перемотки

Большой сенсорный экран интерфейса человека-машины (HMI)

Сервоприводы переменного тока как для разворачивания, так и для переворачивания

Горизонтально подвижная ножевая стойка с методом резки вращающегося лезвия

Автоматическое регулирование напряжения разворачивания

Автоматическое регулирование напряжения перемотки и конуса

Функция статического устранения на перемотке

Зарезервированное место для установки системы проверки неисправностей

Система извлечения пыли на режущем вале (необязательно)

Система удаления пыли с обоих сторон перемотки (необязательно)

• Технические данные

Конкурентные преимущества

1Мы предлагаем высококачественные продукты по конкурентоспособным ценам;
2. таможенное оформление гарантировано;
3Хорошее послепродажное обслуживание;
4Гибкие условия оплаты;
5С отличными продуктами и эффективными услугами, мы хорошо известны как дома, так и за рубежом.

Наша фабрика

Наша мастерская

Наш клиент

Частые вопросы

Вопрос: является ли Dongsheng фабрикой или торговой компанией?
А: "Доншенг" - это фабрика.

Вопрос: Где находится ваш завод? Могу ли я посетить его перед размещением заказа?
О: Конечно, добро пожаловать на нашу фабрику. Наша фабрика находится в Хэфэй, Анхуй, Китай.

В: В какие страны вы экспортировали?
О: Мы экспортировали наши продукты по всему миру, такие как Европа, США, Япония, Корея, Индия и т. Д.

Вопрос: Как насчет гарантии и послепродажного обслуживания?
Ответ: Мы предоставляем 12 месяцев гарантии и пожизненную техническую поддержку для всех машин.
Ответ доступен в течение 12 часов, а решение для устранения неполадок предоставляется в течение 48 часов.
