Машина продольной резки и перемотки серии DSLS​

Оборудование в основном используется для производства сепараторов литиевых батарей. Основная задача - разделить исходный широкий рулон сепаратора литиевой батареи на сепараторы литиевых батарей разных размеров и ширины посредством размотки, механизма передачи и механизма резки, а также завершить процесс намотки.

• Функция

- Горизонтальное перемещение и режим намотки спереди

- Большая сенсорная система управления оператором

- Размотка и перемотка с ЧПУ, сервопривод переменного тока

- Горизонтальный подвижный держатель ножа с электрическим управлением, режим резки стандартной конфигурации прямым ножом

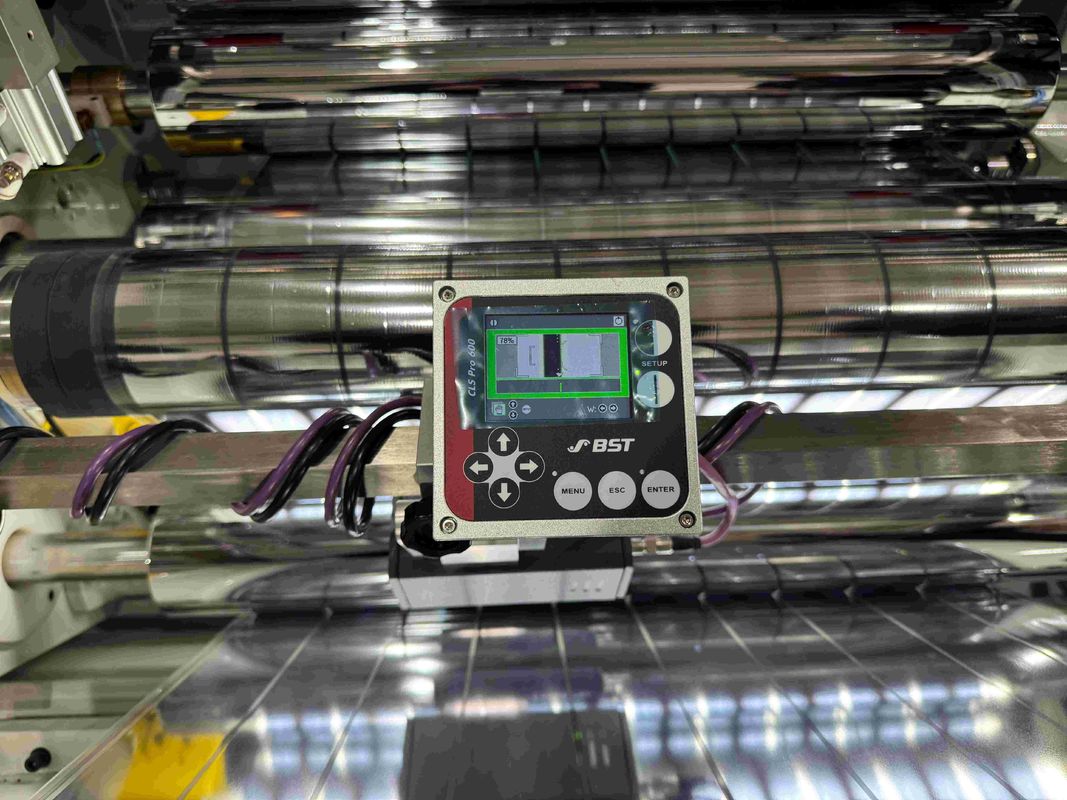

- Автоматическая коррекция отклонения при размотке

- Антистатическая функция перемотки

          Схема технологического процесса

Размотка → Блок коррекции → Передача → Расплющивание → Резка круглым лезвием → Передача → Разделение пленки → Верхняя и нижняя перемотка
　　　　　　　　　　　　　　 ↳ Обрезки отходов

        Схема оборудования

• Электричество

1) 3 фазы x 400 вольт x 50 Гц

2)  Температура окружающей среды: 15~45℃

3) Влажность воздуха: 40%~90%

4) Отклонение напряжения:<±5%

Общие характеристики

Подложка: сепаратор батареи, толщина 5 µм – 25 µм

Ширина подложки: минимум 300 мм, максимум 1350 мм

Система намотки: метод независимой перемотки с двумя рычагами

Система резки: резка роторным лезвием

Ширина резки:

Перемотка одним рычагом: 55 мм – 200 мм

Стандартная синхронизированная перемотка с двумя рычагами: 300 мм – 650 мм

Диаметр размотки: максимум 500 мм

Диаметр перемотки: максимум 400 мм

Механическая скорость: до 250 м/мин

Рабочая скорость*: до 150 м/мин

*Примечание: Фактическая рабочая скорость зависит от характеристик подложки, однородности толщины, ширины резки и уровня квалификации оператора.

Размеры машины (приблизительно): 2500 мм (Д) x 2800 мм (Ш) x 1500 мм (В) (в зависимости от окончательного чертежа компоновки)

• Сжатый воздух

1) Чистый сжатый воздух, свободный от влаги, грязи и масла

2) Давление (вход в интерфейс устройства): прибл. 5-6 бар

3) Точка конденсации сжатого воздуха: 5℃

• Позиционирование оборудования

После того, как оборудование выровнено, зафиксируйте его прижимной пластиной и анкерными болтами.

Назначение и преимущества оборудования

Высокопроизводительная машина продольной резки с ЧПУ DSL-1500S специально разработана для резки гибких материалов, таких как сепараторы литий-ионных аккумуляторов.

Оборудование включает в себя следующие ключевые особенности:

Независимая сервоуправляемая система перемотки

Большой сенсорный интерфейс человек-машина (HMI)

Сервоприводы переменного тока для размотки и перемотки

Горизонтально подвижный держатель ножа с методом резки роторным лезвием

Автоматическое управление натяжением при размотке

Автоматическое управление натяжением и конусностью при перемотке

Функция устранения статического электричества в секции перемотки

Зарезервированное установочное пространство для системы контроля дефектов

Система удаления пыли на валу резки (опционально)

Система удаления клейкой пыли с обеих сторон перемотки (опционально)

• Технические данные

Конкурентные преимущества

1. Мы предлагаем продукцию высокого качества по конкурентоспособной цене;
2. таможенное оформление гарантировано;
3. Хорошее послепродажное обслуживание;
4. Гибкие условия оплаты;
5. Благодаря отличной продукции и эффективному обслуживанию, мы хорошо известны как дома, так и за рубежом.

НАШ ЗАВОД

НАШ ЦЕХ

НАШ КЛИЕНТ

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

В: Является ли Dongsheng заводом или торговой компанией?
A: Dongsheng - это завод.

В: Где находится ваш завод? Могу ли я посетить его, прежде чем сделать заказ?
A: Конечно, добро пожаловать на наш завод. Наш завод находится в Хэфэе, Аньхой, Китай.

В: В какие страны вы экспортировали?
A: Мы экспортировали нашу продукцию по всему миру, например, в Европу, США, Японию, Корею, Индию и т. д.

В: Как насчет гарантии и послепродажного обслуживания?
A: Мы предоставляем 12 месяцев гарантии и пожизненную техническую поддержку для всей техники.
Ответ доступен в течение 12 часов, а решение для устранения неполадок предоставляется в течение 48 часов.
