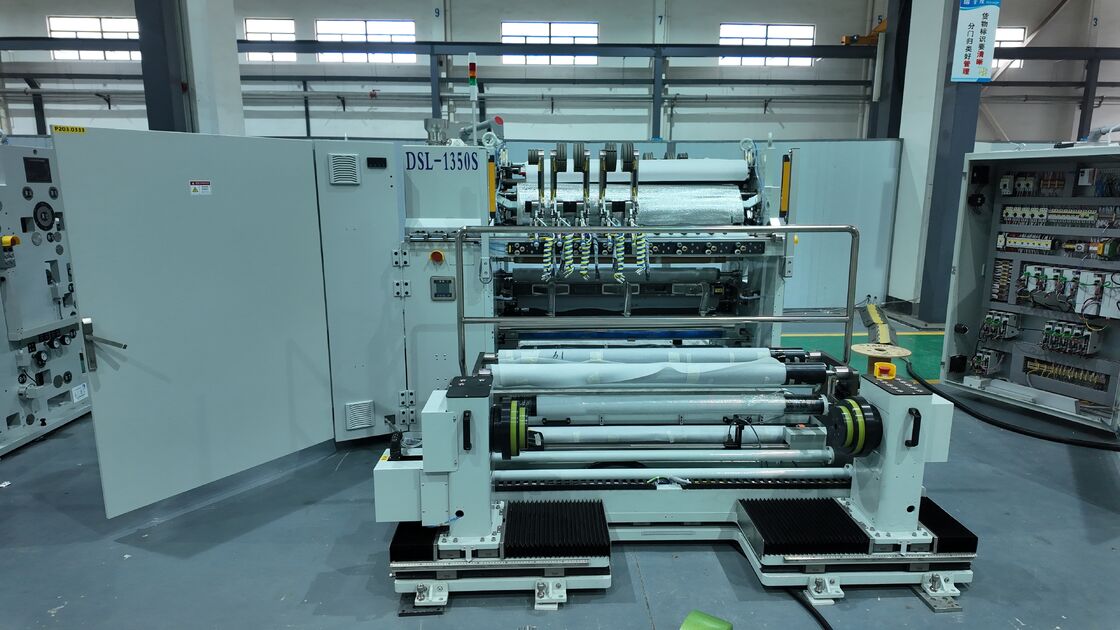

Бобинорезательная машина серии DSLS​

Оборудование в основном используется для производства сепараторов литиевых батарей. Основная задача состоит в том, чтобы разделить исходный ширококатаный сепаратор литиевых батарей на сепараторы литиевых батарей разных размеров и ширины посредством размотки, передаточного механизма и механизма продольной резки, а также завершить процесс намотки.

• Функция

-Горизонтальное движение и режим передней намотки

-Большой сенсорный экран человеко-машинной операционной системы

-Размотка и перемотка сервопривода переменного тока с ЧПУ.

-Горизонтальный подвижный электрический держатель ножа, режим продольной резки, прямой нож, стандартная конфигурация

-Размотка автоматической коррекции отклонения

-Антистатическая функция перемотки

          Блок-схема процесса

Размотка → Блок коррекции → Трансмиссия → Выравнивание → Разрезание дисковым лезвием → Трансмиссия → Разделение пленки → Верхняя и нижняя перемотка
↳ Обрезка отходов

Принципиальная схема оборудования

• Электричество

1) 3 фазы х 400 В х 50 Гц

2)Температура окружающей среды: 15 ~ 45 ℃

3)Влажность воздуха: 40%~90%

4) Изменение напряжения: <±5%

Общие характеристики

Подложка: сепаратор аккумуляторной батареи, толщина 5–25 мкм.

Ширина подложки: минимум 300 мм, максимум 1350 мм.

Система намотки: независимый метод перемотки с двумя рычагами.

Система продольной резки: продольная резка вращающимся лезвием

Ширина резки:

Одноручная перемотка: 55 мм – 200 мм

Стандартная синхронизированная перемотка с двумя рычагами: 300–650 мм.

Диаметр размотки: Максимум 500 мм

Диаметр перемотки: Максимум 400 мм.

Механическая скорость: до 250 м/мин.

Рабочая скорость*: До 150 м/мин.

*Примечание: фактическая рабочая скорость зависит от характеристик носителя, однородности толщины, ширины резки и уровня квалификации оператора.

Размеры машины (прибл.): 2500 мм (Д) x 2800 мм (Ш) x 1500 мм (В) (в зависимости от окончательного компоновочного чертежа)

• Сжатый воздух

1) Очистите сжатый воздух от влаги, грязи и масла.

2) Давление (на входе в интерфейс устройства): прибл. давление 5-6 бар

3)Точка конденсации сжатого воздуха: 5 ℃

• Расположение оборудования

После того, как оборудование будет выровнено по уровню, зафиксируйте его прижимной пластиной и дюбелями.

Назначение и преимущества оборудования

Высокопроизводительный продольно-резательный станок с ЧПУ DSL-1500S специально разработан для резки гибких материалов, таких как сепараторы литий-ионных аккумуляторов.

Оборудование включает в себя следующие ключевые особенности:

Независимая система перемотки с сервоуправлением.

Человеко-машинный интерфейс с большим сенсорным экраном (HMI)

Сервоприводы переменного тока для размотки и перемотки

Горизонтально подвижный держатель ножа с методом продольной резки вращающимся лезвием.

Автоматический контроль натяжения размотки

Автоматический контроль натяжения и конусности перемотки.

Функция устранения статического электричества на участке перемотки

Зарезервированное место для установки системы контроля дефектов

Система пылеудаления на валу продольной резки (опция)

Система удаления липкой пыли с обеих сторон перемотки (опция)

• Технические данные

Конкурентные преимущества

1. Мы предлагаем продукцию высокого качества по конкурентоспособной цене;
2. таможенное оформление гарантировано;
3. Хорошее послепродажное обслуживание;
4. Гибкие условия оплаты;
5. Благодаря превосходной продукции и эффективному обслуживанию мы хорошо известны как дома, так и за рубежом.

НАША ФАБРИКА

НАША МАСТЕРСКАЯ

НАШ КЛИЕНТ

Часто задаваемые вопросы

Вопрос: Является ли Dongsheng фабрикой или торговой компанией?
О: Dongsheng-это фабрика.

В: Где находится ваша фабрика? Могу ли я посетить его, прежде чем разместить заказ?
О: Конечно, приглашаем вас посетить нашу фабрику. Наша фабрика расположена в Хэфэе, Аньхой, Китай.

Вопрос: в какие страны вы экспортируете?
О: мы экспортируем нашу продукцию по всему миру, например, в Европу, США, Японию, Корею, Индию и т. д.

Вопрос: Как насчет гарантии и послепродажного обслуживания?
О: Мы предоставляем 12-месячную гарантию и пожизненную техническую поддержку для всего оборудования.
Ответ доступен в течение 12 часов, а решение по устранению неполадок предоставляется в течение 48 часов.
